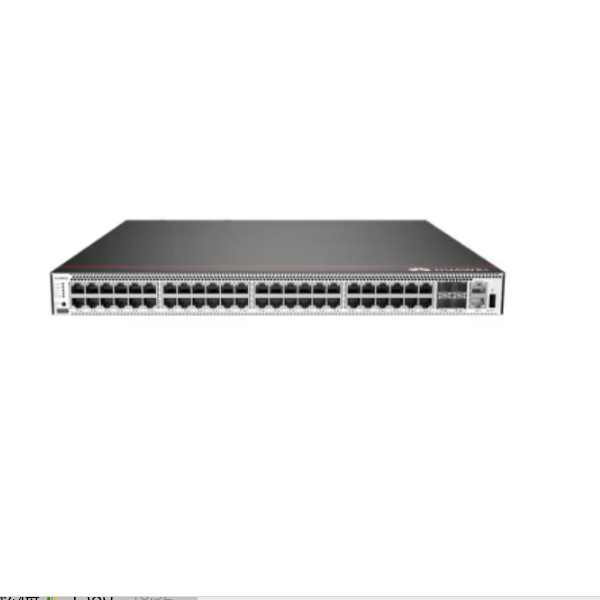

Thông tin chi tiết sản phẩm:
|
| tên sản phẩm: | công tắc giao tiếp mạng | Số mô hình thương hiệu: | Công tắc Huawei S5731S-S48P4X-A |
|---|---|---|---|
| Số cổng: | 48 cổng Gigabit Ethernet | Loại cổng: | 48 cổng Gigabit Ethernet 4 10 Gigabit SFP+ |
| Làm nổi bật: | Bộ chuyển mạch dữ liệu mạng Huawei,Bộ chuyển mạch dữ liệu S5731S-S48P4X-A,S5731S-S48P4X-A Bộ chuyển mạch mạng Huawei |
||
Giá - Bộ chuyển mạch dòng Huawei S5700Bốn mươi tám cổng PoE+ 10/100/1000BASE-T Bốn cổng 10GE SFP
Bảng 4-1349liệt kê ánh xạ giữaS5731S-S48P4X-Acác phiên bản khung gầm và phần mềm.
|
Loạt |
Người mẫu |
Phiên bản phần mềm |
|---|---|---|
| S5731S-S | S5731S-S48P4X-A |
02353AJJ: V200R019C00 và các phiên bản mới hơn 02353AJJ-001: V200R020C10 và các phiên bản mới hơn 02353AJJ-003:V200R021C10SPC600 và các phiên bản mới hơn (Nếu sử dụng V200R021C10SPC500, hãy cài đặt V200R021HP0121 hoặc bản vá mới hơn.) |

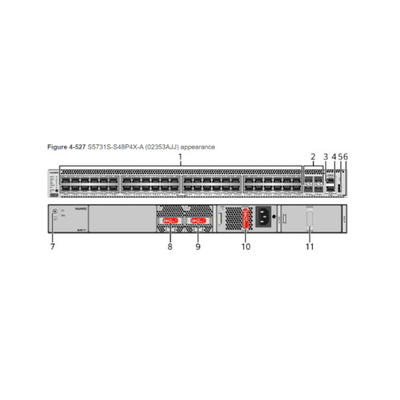

Cổng 10/100/1000BASE-T
Cổng quang 10GE SFP+
Cổng điều khiển
Cổng quản lý ETH
cổng USB
Ổ đĩa flash USB từ các nhà cung cấp khác nhau khác nhau về khả năng tương thích kiểu máy và trình điều khiển.Nếu không thể sử dụng ổ đĩa flash USB, hãy thử thay thế nó bằng một ổ đĩa flash khác từ nhà cung cấp chính thống.Công tắc hỗ trợ ổ đĩa flash USB tối đa 128 GB.
|

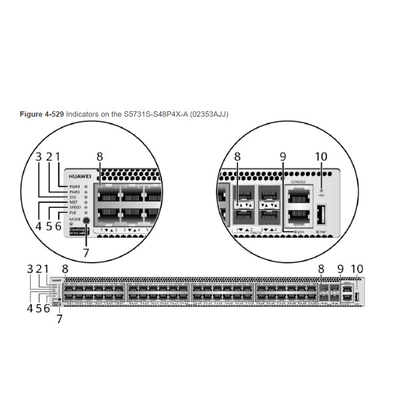

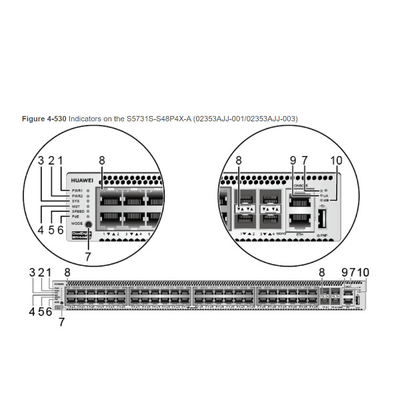

KHÔNG. |
chỉ báo |
Tên |
Màu sắc |
Trạng thái |
Sự miêu tả |
|---|---|---|---|---|---|
| 1 | PWR1 | Chỉ báo mô-đun nguồn | - | Tắt | Không có mô-đun nguồn trong khe cắm mô-đun nguồn 1 hoặc công tắc chỉ có một mô-đun nguồn nhưng mô-đun nguồn không hoạt động bình thường. |
| Màu xanh lá | ổn định trên | Mô-đun nguồn được lắp vào khe cắm mô-đun nguồn 1 và đang hoạt động bình thường. | |||
| Màu vàng | ổn định trên |
Công tắc có hai mô-đun nguồn được cài đặt.Bất kỳ tình huống nào sau đây xảy ra trong khe cắm mô-đun nguồn 1:
|
|||
| 2 | PWR2 | Chỉ báo mô-đun nguồn | - | Tắt | Không có mô-đun nguồn trong khe cắm mô-đun nguồn 2 hoặc công tắc chỉ có một mô-đun nguồn nhưng mô-đun nguồn không hoạt động bình thường. |
| Màu xanh lá | ổn định trên | Mô-đun nguồn được lắp vào khe cắm mô-đun nguồn 2 và đang hoạt động bình thường. | |||
| Màu vàng | ổn định trên |
Công tắc có hai mô-đun nguồn được cài đặt.Bất kỳ tình huống nào sau đây xảy ra trong khe cắm mô-đun nguồn 2:
|
|||
| 3 | SYS | Chỉ báo trạng thái hệ thống | - | Tắt | Hệ thống không chạy. |
| Màu xanh lá | nhấp nháy nhanh | Hệ thống đang khởi động. | |||
| Màu xanh lá | ổn định trên | Trong giai đoạn chuẩn bị khởi động hệ thống, đèn báo SYS có màu xanh cố định, kéo dài tối đa 30 giây. | |||
| Màu xanh lá | nhấp nháy chậm | Hệ thống đang chạy bình thường. | |||
| Màu đỏ | ổn định trên | Hệ thống không hoạt động bình thường sau khi đăng ký, hoặc báo động quạt hoặc báo động nhiệt độ đã được tạo. | |||
| 4 | MST | chỉ báo ngăn xếp | - | Tắt |
|
| Màu xanh lá | ổn định trên | Chế độ ngăn xếp được chọn.Công tắc là công tắc dự phòng hoặc công tắc phụ trong một ngăn xếp và các chỉ báo cổng dịch vụ hiển thị ID ngăn xếp của công tắc. | |||
| Màu xanh lá | nhấp nháy |
|
|||
| 5 | TỐC ĐỘ | chỉ báo tốc độ | - | Tắt | Chế độ tốc độ không được chọn. |
| Màu xanh lá | ổn định trên | Chế độ tốc độ được chọn và các chỉ báo cổng dịch vụ hiển thị tốc độ của từng cổng. | |||
| 6 | PoE | chỉ báo PoE | - | Tắt | Chế độ PoE không được chọn. |
| Màu xanh lá | ổn định trên | Chế độ PoE được chọn và các chỉ báo cổng dịch vụ hiển thị trạng thái PoE của từng cổng. | |||
| 7 | CÁCH THỨC | Nút chuyển đổi chế độ | - | - |
Nếu bạn không nhấn nút MODE trong vòng 45 giây, các chỉ báo cổng dịch vụ sẽ khôi phục về chế độ mặc định.Trong trường hợp này, các chỉ báo TỐC ĐỘ và PoE bị tắt. |
| NHẬN DẠNG |
chỉ báo ID GHI CHÚ:
Nút chuyển đổi chế độ trên02353AJJcó một chỉ số ID. |
- | Tắt | Chỉ báo ID không được sử dụng (trạng thái mặc định). | |
| Màu xanh da trời | ổn định trên | Chỉ báo xác định công tắc để duy trì.Chỉ báo ID có thể được bật hoặc tắt từ xa để giúp các kỹ sư hiện trường tìm thấy công tắc cần bảo trì. | |||
| số 8 | - | Chỉ báo cổng dịch vụ | Ý nghĩa của các chỉ báo cổng dịch vụ khác nhau ở các chế độ khác nhau.Để biết chi tiết, xemBảng 4-1355VàBảng 4-1356. | ||
| 9 | ETH | Chỉ báo cổng ETH | - | Tắt | Cổng ETH không được kết nối. |
| Màu xanh lá | ổn định trên | Cổng ETH được kết nối. | |||
| Màu xanh lá | nhấp nháy | Cổng ETH đang gửi hoặc nhận dữ liệu. | |||
| 10 | - | Chỉ báo triển khai dựa trên USB | - | Tắt |
|
| Màu xanh lá | ổn định trên | Quá trình triển khai dựa trên USB đã hoàn tất. | |||
| Màu xanh lá | nhấp nháy | Hệ thống đang đọc dữ liệu từ ổ flash USB. | |||
| Màu vàng | ổn định trên | Công tắc đã sao chép tất cả các tệp cần thiết và hoàn thành kiểm tra tệp.Có thể tháo ổ đĩa flash USB khỏi công tắc. | |||
| Màu đỏ | nhấp nháy | Đã xảy ra lỗi khi hệ thống đang thực thi tệp cấu hình hoặc đọc dữ liệu từ ổ flash USB. | |||
|
Chế độ hiển thị |
Màu sắc |
Trạng thái |
Sự miêu tả |
|---|---|---|---|
| Chế độ mặc định | - | Tắt | Cổng không được kết nối hoặc đã bị tắt. |
| Màu xanh lá | ổn định trên | Một liên kết đã được thiết lập trên cổng. | |
| Màu xanh lá | nhấp nháy | Cổng đang gửi hoặc nhận dữ liệu. | |
| Chế độ ngăn xếp MST | Màu xanh lá | Tắt | Các chỉ báo cổng không hiển thị ID ngăn xếp của công tắc. |
| ổn định trên |
Công tắc không phải là công tắc chính trong ngăn xếp.
|
||
| nhấp nháy |
Công tắc là công tắc chính trong ngăn xếp.
|
||
| chế độ tốc độ | - | Tắt | Cổng không được kết nối hoặc đã bị tắt. |
| Màu xanh lá | ổn định trên | Cổng 10M/100M/1000M: Cổng đang hoạt động ở tốc độ 10 Mbit/s hoặc 100 Mbit/s. | |
| Màu xanh lá | nhấp nháy | Cổng 10M/100M/1000M: Cổng đang hoạt động ở tốc độ 1000 Mbit/s. | |
| chế độ PoE | - | Tắt | Cổng không cung cấp năng lượng cho thiết bị được cấp nguồn (PD). |
| Màu xanh lá | ổn định trên | Cổng đang cung cấp năng lượng cho PD. | |
| Màu xanh lá | nhấp nháy | Công suất của PD được kết nối với cổng vượt quá công suất của cổng hoặc ngưỡng công suất được định cấu hình trên cổng.Ngoài ra, PD không tuân thủ các tiêu chuẩn của IEEE. |
|
Chế độ hiển thị |
Màu sắc |
Trạng thái |
Sự miêu tả |
|---|---|---|---|
| Chế độ mặc định | - | Tắt | Cổng không được kết nối hoặc đã bị tắt. |
| Màu xanh lá | ổn định trên | Một liên kết đã được thiết lập trên cổng. | |
| Màu vàng | nhấp nháy | Cổng đang gửi hoặc nhận dữ liệu. | |
| chế độ tốc độ | - | Tắt | Cổng không được kết nối hoặc đã bị tắt. |
| Màu xanh lá cây và màu vàng | ổn định trên | Cổng 1000M/10GE: Cổng đang hoạt động ở tốc độ 1000 Mbit/s. | |
| Màu xanh lá cây và màu vàng | nhấp nháy |
Cổng 1000M/10GE: Cổng đang hoạt động ở tốc độ 10 Gbit/s. Cổng 1000M: Cổng đang hoạt động ở tốc độ 1000 Mbit/s. |
Công tắc này là công tắc PoE và hỗ trợ hai khe cắm mô-đun nguồn, mỗi khe cắm có thể được lắp đặt mô-đun nguồn PoE 1000 W hoặc 600 W.Các mô-đun nguồn PoE AC và DC có thể cắm được có thể được sử dụng cùng nhau trong cùng một công tắc.
|
Mô-đun nguồn 1 |
Mô-đun nguồn 2 |
Nguồn PoE khả dụng |
Số lượng cổng tối đa (Đã tải đầy đủ) |
|---|---|---|---|
|
1000 W xoay chiều (220 V) 1000 W DC |
– | 760W |
|
| 1000 W xoay chiều (110 V) | – | 665W |
|
|
1000 W xoay chiều (220 V) 1000 W DC |
1000 W xoay chiều (220 V) 1000 W DC |
1600W |
|
|
1000 W xoay chiều (110 V) 1000 W DC |
1000 W xoay chiều (110 V) |
Các phiên bản trước V200R021C10: 1330 W V200R021C10 và các phiên bản mới hơn: 1520 W |
|
| 600 W xoay chiều (220 V) | – | 380 W |
|
| 600 W xoay chiều (110 V) | – | 95 W |
|
| 600 W xoay chiều (220 V) | 600 W xoay chiều (220 V) | 950W |
|
| 600 W xoay chiều (110 V) | 600 W xoay chiều (110 V) | 380 W |
|
|
1000 W xoay chiều (220 V) 1000 W DC |
600 W xoay chiều (220 V) | 1330W |
|
Khi một công tắc có hai mô-đun nguồn được lắp đặt, hai mô-đun nguồn sẽ hoạt động ở chế độ dự phòng để cung cấp năng lượng cho thùng máy và ở chế độ cân bằng tải để cung cấp năng lượng cho các PD.
CácS5731S-S48P4X-Asử dụng các mô-đun quạt có thể cắm được để làm mát không khí cưỡng bức.Luồng không khí đi vào từ phía trước và thoát ra từ bảng điều khiển phía sau.
Hình này chỉ hiển thị hướng luồng không khí và không mô tả thiết bị thực tế.
Bảng 4-1358liệt kê các thông số kỹ thuật củaS5731S-S48P4X-A.
|
Mục |
Sự miêu tả |
|---|---|
| Bộ nhớ (RAM) | 2 GB |
| Tốc biến | Tổng cộng 1GB.Để xem kích thước bộ nhớ flash có sẵn, hãy chạyphiên bản hiển thịyêu cầu. |
| Thời gian trung bình giữa các lần hỏng hóc (MTBF) | 54,96 năm |
| Thời gian trung bình để sửa chữa (MTTR) | 2 giờ |
| khả dụng | > 0,99999 |
| Cổng dịch vụ bảo vệ đột biến | Chế độ chung: ±6 kV |
| Bảo vệ đột biến nguồn điện |
|
| Kích thước (C x R x D) |
|
| Trọng lượng (có bao bì) | 9,9 kg (21,83 lb) |
| cổng ngăn xếp | Cổng 10GE SFP+ ở mặt trước |
| RTC | được hỗ trợ |
| RPS | Không được hỗ trợ |
| PoE | được hỗ trợ |
| Dải điện áp định mức |
|
| Dải điện áp tối đa |
|
| Tiêu thụ điện năng tối đa (100% thông lượng, tốc độ tối đa của quạt) |
|
| Tiêu thụ điện năng điển hình (30% tải lưu lượng, được kiểm tra theo tiêu chuẩn ATIS) | 108 W |
| Nhiệt độ hoạt động |
-5°C đến +45°C (23°F đến 113°F) ở độ cao 0-1800 m (0-5906 ft.)
GHI CHÚ:
Khi độ cao là 1800-5000 m (5906-16404 ft.), nhiệt độ hoạt động cao nhất giảm 1°C (1,8°F) mỗi khi độ cao tăng thêm 220 m (722 ft.). Không thể khởi động công tắc khi nhiệt độ xung quanh thấp hơn 0°C (32°F). |
| Nhiệt độ bảo quản | -40°C đến +70°C (-40°F đến +158°F) |
| Tiếng ồn ở nhiệt độ bình thường (27°C, công suất âm thanh) | < 62,3dB(A) |
| độ ẩm tương đối | 5% đến 95%, không ngưng tụ |
| Độ cao hoạt động | 0-5000 m (0-16404 ft.) |
| chứng nhận |
|
| một phần số |
02353AJJ 02353AJJ-001 02353AJJ-00 |
