Cisco Nexus 9300-FX Series Switches Cisco N9K-C93108TC-FX

Tổng quan sản phẩm

Cisco Nexus^®9300-FX Series chuyển đổi thuộc về Cisco Nexus 9000 nền tảng cố định dựa trênCông nghệ Cisco Cloud ScaleNền tảng hỗ trợ triển khai quy mô đám mây hiệu quả về chi phí, tăng số lượng điểm cuối và dịch vụ đám mây với bảo mật và đo từ xa.Nền tảng được xây dựng trên kiến trúc hệ thống hiện đại được thiết kế để cung cấp hiệu suất cao và đáp ứng nhu cầu phát triển của các trung tâm dữ liệu có khả năng mở rộng cao và các doanh nghiệp đang phát triển.

Các bộ chuyển mạch Cisco Nexus 9300-FX cung cấp nhiều tùy chọn giao diện để di chuyển một cách minh bạch các trung tâm dữ liệu hiện có từ tốc độ 100 Mbps, 1 Gbps và 10 Gbps lên tốc độ 25 Gbps tại máy chủ,và từ tốc độ 10 và 40 Gbps đến 50 và 100 Gbps ở lớp tổng hợpCác nền tảng cung cấp bảo vệ đầu tư cho khách hàng, cung cấp các bộ đệm lớn, khả năng mở rộng Layer 2 và Layer 3 rất linh hoạt,và hiệu suất để đáp ứng nhu cầu thay đổi của các trung tâm dữ liệu ảo hóa và môi trường đám mây tự động.

Cisco cung cấp hai chế độ hoạt động cho Cisco Nexus 9000 Series Switch.Phần mềm Cisco NX-OSCác tổ chức cũng có thể triển khai cơ sở hạ tầng sẵn sàng để hỗ trợCơ sở hạ tầng tập trung ứng dụng Cisco(Cisco ACI^TM) nền tảng để tận dụng tối đa lợi thế của một phương pháp quản lý hệ thống tự động, dựa trên chính sách (chế độ ACI).

Cisco Nexus 9300-FX Series Switch

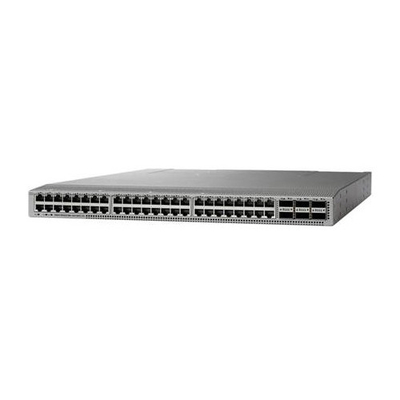

Cisco Nexus 93108TC-FX Switchlà một công tắc 1RU hỗ trợ băng thông 2,16 Tbps và hơn 1,25bpps. 48 cổng downlink 10GBASE-T trên 93108TC-FX có thể được cấu hình để hoạt động như cổng 100 Mbps, 1 Gbps hoặc 10 Gbps.Uplink có thể hỗ trợ tối đa sáu cổng 40 và 100Gbps, hoặc sự kết hợp của 1-, 10-, 25-, 40, 50-, và 100Gbps kết nối, cung cấp các tùy chọn di chuyển linh hoạt.

Đặc điểm và lợi ích

Dòng Cisco Nexus 9300-FX cung cấp các tính năng và lợi ích sau:

● Tính linh hoạt về kiến trúc

◦ Giải pháp mạng định nghĩa phần mềm hàng đầu trong ngành Cisco ACI^TMhỗ trợ.

◦ Hỗ trợ cho vải EVPN VXLAN dựa trên tiêu chuẩn, bao gồm hỗ trợ đa vị trí phân cấp (xemMạng VXLAN với MP-BGP EVPN Control Planeđể biết thêm thông tin).

◦ Kiến trúc BGP ba cấp, cho phép các cấu trúc mạng IPv6 ngang, không chặn ở quy mô web.

◦ Đường dẫn phân đoạn cho phép mạng chuyển tiếp các gói Multiprotocol Label Switching (MPLS) và giao thông kỹ sư mà không cần Công nghệ giao thông (TE) của Công thức Dự trữ Tài nguyên (RSVP).Nó cung cấp một sự thay thế đối với máy bay điều khiển để tăng khả năng mở rộng mạng và ảo hóa.

◦ Hỗ trợ giao thức toàn diện cho các bộ giao thức định tuyến unicast và multicast Lớp 3 (v4/v6), bao gồm BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Giao thức thông tin định tuyến phiên bản 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) và Multicast Source Discovery Protocol (MSDP).

● Khả năng lập trình rộng rãi

◦ Ngày đầu tiên tự động hóa thông qua Power On Auto Provisioning, giảm đáng kể thời gian cung cấp.

◦ Tích hợp hàng đầu trong ngành cho các ứng dụng quản lý cấu hình DevOps hàng đầu Ansible, Chef, Puppet, SALT.Hỗ trợ mô hình OpenConfig tiêu chuẩn công nghiệp rộng rãi thông qua RESTCONF/NETCONF.

◦ API phổ biến cho tất cả các chức năng chuyển đổi CLI (RPC dựa trên JSON trên HTTP / HTTP).

● Khả năng mở rộng, linh hoạt và an toàn cao

◦ Các bảng chuyển tiếp linh hoạt hỗ trợ tối đa 2 triệu mục nhập được chia sẻ trên các mô hình FX.

◦ IEEE 802.1ae hỗ trợ MAC Security (MACsec) trên tất cả các cổng của mô hình 9300-FX với tốc độ lớn hơn hoặc bằng 10 Gbps, cho phép mã hóa lưu lượng truy cập ở lớp vật lý và cung cấp máy chủ an toàn,lá biên giới, và kết nối từ lá đến cột sống.

● Quản lý đệm thông minh

◦ Nền tảng này cung cấp các công nghệ sáng tạo của CiscoQuản lý đệm thông minh, cung cấp khả năng phân biệt giữa dòng chuột và dòng voi và áp dụng các chương trình quản lý hàng đợi khác nhau cho chúng dựa trên các yêu cầu chuyển tiếp mạng của họ trong trường hợp tắc nghẽn liên kết.

◦ Các chức năng quản lý đệm thông minh là:

◦ Tương tự như AFD với bẫy voi (ETRAP). AFD phân biệt dòng chảy voi sống lâu từ dòng chảy chuột sống ngắn, bằng cách sử dụng ETRAP.AFD miễn các luồng chuột từ thuật toán thả để luồng chuột sẽ nhận được phần băng thông công bằng của họ mà không bị đói bởi luồng băng số đói voiNgoài ra, AFD theo dõi dòng chảy voi và đưa chúng vào thuật toán AFD trong hàng đợi để cung cấp cho chúng một phần công bằng của băng thông.

◦ ETRAP đo số lượng byte của dòng chảy đến và so sánh nó với ngưỡng ETRAP được xác định bởi người dùng.

◦ Dynamic Packet Prioritization (DPP) cung cấp khả năng tách các luồng chuột và luồng voi thành hai hàng đợi khác nhau để không gian đệm có thể được phân bổ cho chúng độc lập.Lưu lượng chuột, nhạy cảm với tắc nghẽn và độ trễ có thể có ưu tiên hàng đợi và tránh sắp xếp lại cho phép dòng chảy voi để có được băng thông liên kết đầy đủ.

● RDME qua Ethernet hội tụ support hỗ trợ RoCE

◦ Nền tảng cung cấp giao thông không mất mát cho RDMA qua Ethernet hội tụ với hỗ trợ các giao thức DCB:

◦ Kiểm soát dòng chảy dựa trên ưu tiên (PFC) để ngăn chặn sự sụt giảm trong mạng và tạm dừng sự lan truyền khung cho từng lớp ưu tiên.

◦ Cải thiện lựa chọn truyền tải (ETS) để dành băng thông cho từng lớp ưu tiên trong tình huống tranh chấp mạng.

◦ Dữ liệu Trung tâm Bridging Exchange Protocol (DCBX) để phát hiện và trao đổi thông tin ưu tiên và băng thông với các điểm cuối.

◦ Nền tảng cũng hỗ trợ thông báo tắc nghẽn rõ ràng (ECN) cung cấp thông báo đầu đến cuối cho mỗi luồng IP bằng cách đánh dấu các gói đã gặp tắc nghẽn, mà không giảm lưu lượng.Nền tảng có khả năng theo dõi thống kê ECN về số lượng gói được đánh dấu đã trải qua tắc nghẽn.

● Sự hội tụ LAN và SAN

◦ Fibre Channel and Fibre Channel over Ethernet (FCoE) N-Port Virtualization (NPV) support enables the network administrator to control domain IDs and points of management on a Fibre Channel network as it scalesTính năng này cho phép mạng LAN và SAN hội tụ trên một mạng Ethernet không mất mát, đáng tin cậy.

● Phần cứng và phần mềm có sẵn cao

◦ Công nghệ Virtual Port-Channel (vPC) cung cấp nhiều đường dẫn Layer 2 thông qua việc loại bỏ Spanning Tree Protocol.Nó cũng cho phép sử dụng đầy đủ băng thông hai phần và đơn giản Layer 2 topologies logic mà không cần phải thay đổi các mô hình quản lý và triển khai hiện có.

◦ Đường dẫn MultiPath có chi phí bằng 64 chiều (ECMP) cho phép sử dụng thiết kế cây chất béo Layer 3. Tính năng này giúp các tổ chức ngăn chặn các nút chai mạng, tăng khả năng phục hồi,và thêm năng lượng với sự gián đoạn mạng nhỏ.

◦ Khả năng khởi động lại nâng cao bao gồm vá nóng và lạnh.

◦ Các công tắc sử dụng các đơn vị cung cấp điện có thể đổi nóng (PSU) và quạt với N + 1 dư thừa.

● Hệ điều hành phần mềm Cisco NX-OS được xây dựng có mục đích với các đổi mới toàn diện, đã được chứng minh

◦ Một hình ảnh nhị phân duy nhất hỗ trợ mọi công tắc trong loạt Cisco Nexus 9000, đơn giản hóa quản lý hình ảnh.một thiết kế cô lập lỗi trong khi tăng khả năng. Trong trường hợp quá trình thất bại, quá trình có thể được khởi động lại mà không mất trạng thái. Hệ điều hành hỗ trợ vá nóng và lạnh và chẩn đoán trực tuyến.

◦ Data Center Network Manager (DCNM) là nền tảng quản lý mạng cho tất cả các triển khai hỗ trợ NX-OS, bao gồm kiến trúc fabric mới, IP Fabric for Media,và triển khai mạng lưu trữ cho Cisco Nexus^®Tốc độ cung cấp từ ngày đến phút, và đơn giản hóa việc triển khai từ ngày 0 đến ngày N.Giảm chu kỳ khắc phục sự cố với khả năng hiển thị hoạt động đồ họa cho topologyLoại bỏ lỗi cấu hình và tự động hóa thay đổi đang diễn ra trong một vòng lặp khép kín,với mô hình triển khai mẫu và tuân thủ cấu hình cảnh báo với khắc phục tự động. Tóm tắt tình trạng thời gian thực cho vải, thiết bị và cấu trúc. Hiển thị tương quan cho vải (phần dưới, lớp phủ, điểm cuối ảo và vật lý), bao gồm hình dung tính toán với VMware.

◦ Giám sát lưu lượng mạng với Cisco Nexus Data Broker xây dựng đơn giản, có thể mở rộng,và điểm truy cập thử nghiệm mạng hiệu quả về chi phí (TAPs) và tổng hợp Cisco Switched Port Analyzer (SPAN) để giám sát và phân tích lưu lượng mạng.

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE liên tục xác minh liệu cơ sở hạ tầng mạng có hoạt động theo ý định chính sách hay không và nó tận dụng sức mạnh của các mô hình toán học để lý luận thay mặt cho nhà khai thác trong chính sách,cấu hình và mức trạng thái độngNAE có thể chỉ ra chính xác các vấn đề trong mạng, xác định ứng dụng hoặc phần mạng nào bị ảnh hưởng, nguyên nhân gốc của vấn đề và đề xuất cách khắc phục nó.Cách tiếp cận xác minh liên tục của nó chuyển đổi ngày 2 hoạt động từ phản ứng đến chế độ chủ động và nó làm như vậy mà không cần sử dụng bất kỳ dữ liệu gói. NAE giúp tránh mất điện bằng cách dự đoán tác động của các thay đổi, giảm các sự cố CNTT liên quan đến mạng và thu hẹp thời gian sửa chữa trung bình lên đến 66%.NAE cũng giúp đảm bảo an ninh mạng và tuân thủ phân đoạnĐể tìm hiểu thêm về NAE, hãy truy cậphttps://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html.

Thông số kỹ thuật của Cisco Nexus 9300-FX Series Switch

Bảng 3 liệt kê các thông số kỹ thuật hiệu suất và khả năng mở rộng cho các bộ chuyển mạch Cisco Nexus 9300-FX. (Xem ghi chú phát hành phần mềm để biết thông tin hỗ trợ tính năng.)
