Cisco Nexus 9300-GX Series Switches Cisco N9K-C93600CD-GX

Tổng quan sản phẩm

Dựa trênCisco®Công nghệ Cloud Scale, Cisco Nexus^®Chuyển đổi 9300-GX là thế hệ tiếp theo của Cisco Nexus 9000 Series Switch cố định có khả năng hỗ trợ 400 Gigabit Ethernet (GE).Với sự gia tăng các trường hợp sử dụng cho các ứng dụng đòi hỏi trí tuệ nhân tạo (AI) và Machine Learning (ML), nền tảng giải quyết nhu cầu về các bộ chuyển mạch hiệu suất cao, tiết kiệm năng lượng, nhỏ gọn trong cơ sở hạ tầng mạng.Các công tắc này được thiết kế để hỗ trợ các loại vải 100G và 400G cho môi trường nhà cung cấp dịch vụ di động, bao gồm cạnh mạng, 5G, IoT, nền tảng mạng truyền thông chuyên nghiệp (PMN), and Network Functions Virtuapization (NFV) The platform introduces a backward-compatible 400G optical interface Quad Small Form-Factor Pluggable – Double Density (QSFP-DD) to transparently migrate existing data center fabrics from 40-Gbps and 100-Gbps speeds to 400 Gbps and also offers various lower port speeds and densitiesCisco Nexus 9300-GX cung cấp bảo vệ đầu tư cho khách hàng,cung cấp hiệu suất cao hơn để đáp ứng các loại vải lá xương sống được mở rộng quy mô để hỗ trợ lưu lượng truy cập ngày càng tăng cho các ứng dụng đám mây.

Cisco cung cấp hai chế độ hoạt động cho Cisco Nexus 9000 Series Switches. Các tổ chức có thể triển khai Cisco Application Centric Infrastructure (Cisco ACI)^®) hoặc chế độ Cisco NX-OS.

Cisco ACIlà một kiến trúc toàn diện, hướng mục đích với tự động hóa tập trung và hồ sơ ứng dụng dựa trên chính sách.cung cấp một mạng lưới vận chuyển mạnh mẽ cho khối lượng công việc năng động và được xây dựng trên một cấu trúc mạng kết hợp các giao thức đã được thử nghiệm trong thời gian với những đổi mới mới để tạo ra một hệ thống truyền thông linh hoạt, có thể mở rộng,và kiến trúc kiên cường về độ trễ thấp, các liên kết băng thông cao. vải này cung cấp một mạng có thể hỗ trợ các môi trường trung tâm dữ liệu đòi hỏi khắt khe và linh hoạt nhất.

Được thiết kế cho mạng có thể lập trình,Cisco NX-OShệ điều hành tự động hóa cấu hình và quản lý cho khách hàng muốn tận dụng lợi thế của mô hình hoạt động DevOps và bộ công cụ.

Cisco Nexus 9300 chuyển đổi

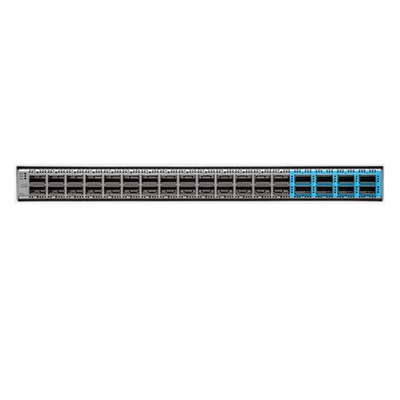

Cisco Nexus 93600CD-GX Switch là một công tắc 1RU hỗ trợ 12 Tbps băng thông và 4,0 bpp trên 28 cổng cố định 40/100G QSFP-28 và 8 cổng cố định 10/25/40/50/100/200/400G QSFP-DD. 28 cổng hỗ trợ 10/25-Gbps.Vui lòng xem bảng tính năng bên dưới để biết thêm thông tin.

Đặc điểm và lợi ích

Dòng Cisco Nexus 9300-GX cung cấp các tính năng và lợi ích sau:

● Tính linh hoạt về kiến trúc

◦ Giải pháp Cisco Software-Defined Networking (SDN) và Cisco ACI^®hỗ trợ

◦ Hỗ trợ các vải VXLAN EVPN dựa trên tiêu chuẩn, bao gồm hỗ trợ đa vị trí phân cấp (xemMạng VXLAN với MP-BGP EVPN control planeđể biết thêm thông tin)

◦ Kiến trúc BGP ba cấp, cho phép các cấu trúc mạng IPv6 ngang, không chặn ở quy mô web

◦ Trình định tuyến phân đoạn (SR và SRv6) cho phép mạng chuyển tiếp các gói Multiprotocol Label Switching (MPLS) và giao thông kỹ sư mà không cần Công thức Dự trữ Tài nguyên (RSVP) kỹ thuật giao thông (TE).Nó cung cấp một sự thay thế đối với máy bay điều khiển để tăng khả năng mở rộng mạng và ảo hóa

◦ Hỗ trợ giao thức toàn diện cho các bộ giao thức định tuyến unicast và multicast Lớp 3 (v4 và v6), bao gồm BGP, Open Shortest Path First (OSPF),Giao thức định tuyến cổng nội bộ nâng cao (EIGRP), Routing Information Protocol phiên bản 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM), và Multicast Source Discovery Protocol (MSDP)

● Khả năng lập trình rộng rãi

◦ Tự động hóa ngày không thông qua Power On Auto Provisioning (POAP), giảm đáng kể thời gian cung cấp

◦ Tích hợp hàng đầu trong ngành cho các ứng dụng quản lý cấu hình DevOps hàng đầu, chẳng hạn như Ansible, Chef, Puppet và SALT.Hỗ trợ mô hình OpenConfig YANG và tiêu chuẩn công nghiệp rộng rãi thông qua RESTCONF/NETCONF

◦ API phổ biến cho tất cả các chức năng giao diện dòng lệnh (CLI) chuyển đổi (RPC dựa trên JSON trên HTTP / HTTP)

● Độ mở rộng, linh hoạt và bảo mật cao

◦ Các bảng chuyển tiếp linh hoạt hỗ trợ tối đa một triệu mục được chia sẻ trên các mô hình GX. Việc sử dụng linh hoạt không gian TCAM cho phép định nghĩa tùy chỉnh các mẫu Danh sách kiểm soát truy cập (ACL)

● Quản lý đệm thông minh

◦ Nền tảng này cung cấp các công nghệ sáng tạo của CiscoQuản lý đệm thông minh,cung cấp khả năng phân biệt giữa dòng chuột và dòng voi và áp dụng các chương trình quản lý hàng đợi khác nhau cho chúng dựa trên các yêu cầu chuyển tiếp mạng của chúng trong trường hợp tắc nghẽn liên kết

◦ Các chức năng quản lý đệm thông minh bao gồm:

◦ Tương tự như AFD với bẫy voi (ETRAP). AFD phân biệt dòng chảy voi sống lâu từ dòng chảy chuột sống ngắn, bằng cách sử dụng ETRAP.AFD miễn các luồng chuột từ thuật toán thả để luồng chuột sẽ nhận được phần băng thông công bằng của họ mà không bị đói bởi luồng băng số đói voiNgoài ra, AFD theo dõi dòng chảy voi và đưa chúng vào thuật toán AFD trong hàng đợi để cung cấp cho họ một phần công bằng của băng thông

◦ ETRAP đo số lượng byte của dòng chảy đến và so sánh nó với ngưỡng ETRAP được xác định bởi người dùng.

◦ Dynamic Packet Prioritization (DPP) cung cấp khả năng tách các luồng chuột và luồng voi thành hai hàng đợi khác nhau để không gian đệm có thể được phân bổ cho chúng độc lập.Lưu lượng chuột nhạy cảm với tắc nghẽn và độ trễ có thể có ưu tiên hàng đợi và tránh sắp xếp lại cho phép dòng chảy voi để có toàn bộ băng thông liên kết

● Truy cập trực tiếp bộ nhớ từ xa (RDMA) qua Ethernet hội tụ ¢ Hỗ trợ RoCE

◦ Nền tảng cung cấp giao thông không mất mát cho Truy cập bộ nhớ trực tiếp từ xa (RDMA) qua Ethernet hội tụ với hỗ trợ các giao thức Data Center Bridging (DCB):

◦ Kiểm soát dòng chảy dựa trên ưu tiên (PFC) ngăn chặn sự sụt giảm trong mạng và truyền hình tạm dừng theo từng lớp ưu tiên

◦ Chọn truyền nâng cao (ETS) dành băng thông cho từng lớp ưu tiên trong các tình huống tranh chấp mạng

◦ Giao thức trao đổi cầu trung tâm dữ liệu (DCBX) có thể phát hiện và trao đổi thông tin ưu tiên và băng thông với các điểm cuối

◦ Nền tảng cũng hỗ trợ Thông báo tắc nghẽn rõ ràng (ECN), cung cấp thông báo đầu đến cuối cho mỗi luồng IP bằng cách đánh dấu các gói đã gặp tắc nghẽn, mà không giảm lưu lượng.Nền tảng có khả năng theo dõi thống kê ECN, bao gồm số lượng các gói được đánh dấu đã bị tắc nghẽn

● Sự hội tụ LAN và SAN

◦ Hỗ trợ Fibre Channel trên Ethernet (FCoE) N-Port Virtualization (NPV) cho phép quản trị viên mạng kiểm soát ID miền và các điểm quản lý trên mạng Fibre Channel khi nó mở rộng quy mô.Tính năng này cho phép mạng LAN và SAN hội tụ trên một, mạng Ethernet đáng tin cậy

● Thiết bị và phần mềm có sẵn cao

◦ Công nghệ Virtual Port-Channel (vPC) cung cấp nhiều đường dẫn Layer 2 thông qua việc loại bỏ Spanning Tree Protocol (STP).Nó cũng cho phép sử dụng đầy đủ băng thông hai phần và đơn giản Layer 2 topologies logic mà không cần phải thay đổi các mô hình quản lý và triển khai hiện có

◦ Đường dẫn MultiPath có chi phí bằng 64 chiều (ECMP) cho phép sử dụng thiết kế cây chất béo Layer 3. Tính năng này giúp các tổ chức ngăn chặn các nút chai mạng, tăng khả năng phục hồi,và thêm năng lượng với sự gián đoạn mạng nhỏ

◦ Khả năng khởi động lại nâng cao bao gồm vá nóng và lạnh

◦ Các công tắc sử dụng Hot-swappable Power-Supply Units (PSUs) và quạt với N + 1 dư thừa

● Hệ điều hành phần mềm Cisco NX-OS được xây dựng đặc biệt với các đổi mới toàn diện, đã được chứng minh

◦ Một hình ảnh nhị phân duy nhất hỗ trợ mọi chuyển đổi trong Cisco Nexus 9000 Series, đơn giản hóa quản lý hình ảnh.một thiết kế cô lập lỗi trong khi tăng khả năng. Trong trường hợp quá trình thất bại, quá trình có thể được khởi động lại mà không mất trạng thái. Hệ điều hành hỗ trợ vá nóng và lạnh và chẩn đoán trực tuyến

◦ Data Center Network Manager (DCNM) là nền tảng quản lý mạng cho tất cả các triển khai được hỗ trợ bởi Cisco NX-OS, bao gồm các kiến trúc fabric mới, IP Fabric for Media,và triển khai mạng lưu trữ cho trung tâm dữ liệu được cung cấp bởi Cisco Nexus. Tốc độ cung cấp từ ngày đến phút và đơn giản hóa việc triển khai từ ngày 0 đến ngày N. Giảm chu kỳ khắc phục sự cố với khả năng hiển thị hoạt động đồ họa cho topology, kết cấu mạng,và cơ sở hạ tầng. Loại bỏ lỗi cấu hình và tự động hóa thay đổi liên tục trong một vòng lặp khép kín, với các mô hình triển khai mẫu và cảnh báo tuân thủ cấu hình với khắc phục tự động.Thưởng thức một tóm tắt sức khỏe thời gian thực cho vải, các thiết bị và cấu trúc. Tương quan tầm nhìn cho fabric (underlay, overlay, điểm cuối ảo và vật lý), bao gồm hình dung tính toán với VMware

◦ Giám sát lưu lượng mạng với Cisco Nexus Data Broker xây dựng đơn giản, có thể mở rộng,và điểm truy cập thử nghiệm mạng hiệu quả về chi phí (TAPs) và tổng hợp Cisco Switched Port Analyzer (SPAN) để giám sát và phân tích lưu lượng mạng

● Cisco Network Assurance Engine (NAE)

◦ Cisco NAE liên tục xác minh liệu cơ sở hạ tầng mạng có hoạt động theo mục đích chính sách không. Nó tận dụng sức mạnh của các mô hình toán học để lý luận thay mặt cho nhà khai thác trong chính sách,cấu hình, và cấp trạng thái năng động. NAE có thể xác định chính xác các vấn đề trong mạng, xác định ứng dụng hoặc phần mạng nào bị ảnh hưởng, xác định nguyên nhân gốc rễ của vấn đề,và đề xuất cách sửa nó.Cách tiếp cận xác minh liên tục của nó chuyển đổi các hoạt động ngày 2 từ chế độ phản ứng sang chế độ chủ động và nó làm như vậy mà không sử dụng bất kỳ dữ liệu gói nào.NAE giúp tránh mất điện bằng cách dự đoán tác động của những thay đổi, giảm các sự cố CNTT liên quan đến mạng và thu hẹp thời gian sửa chữa trung bình lên đến 66%. NAE cũng giúp đảm bảo bảo an ninh mạng và tuân thủ phân khúc. Để tìm hiểu thêm về NAE, hãy truy cập:https://www.cisco.com/c/en/us/products/data-center-analytics/network-assurance-engine/index.html

Các thông số kỹ thuật chuyển mạch Cisco Nexus 9300-GX Series

Cisco Nexus GX Series cũng giới thiệu hỗ trợ chức năng ACI single-chip để cho phép khách hàng sử dụng một thiết bị GX series nhất định,hoặc trong ACI cột sống hoặc ACI lá triển khai cho triển khai hoàn toàn linh hoạt.
